DISTRIBUTIVNE TRANSFORMATORSKE STANICE 10(20)/0,4 kV
Transformatorske stanice proivodnje “DELING” d.o.o. su produkt vlastitog idejnog riješenja, a opremljene su:
- Atestiranom i ispitanom betonskom konstrukcijom
- Atestiranom i ispitanom limenom konstrukcijom
- Srednjenaponski sklopni blok proizvođača “ABB”, "SIEMENS", "SCHNEIDER"...
- Mjerna ćelija proizvod "DELING" Tuzla
- Transformator "KONČAR" , "ABB", "SIEMENS", "Schneider", ...

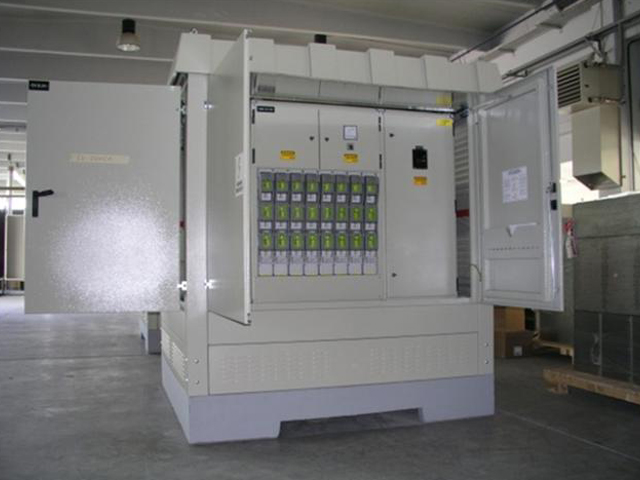

- Niskonaponski sklopni blok proizvod "DELING" Tuzla
Kompaktne transformatorske stanice prizvedene su u svemu prema normama: EN 62271-202, IEC 60071, EN 60529, EN 6043-1, EN 60947-1. U akreditiranoj laboratoriji KONČAR Instituta obavljena su tipska ispitivanja i dobijeni certifikati za sve kompaktne trafostanice koje podliježu ispunjavanju uvjeta standarda IEC 62271-202. Certificiranjem su obuhvaćeni svi tipovi kompaktnih transformatorskih stanica (KTS) uključivo sa 1x250 kVA do 2x2500 kVA.
Institut za standarde, mjeriteljstvo i intelektualno vlasništvo Bosne i Hrecegovine izdao je cetrifikate BAC i potvrdio da su transformatorske stanice usklađene sa gore navedenim standardima. "DELING" d.o.o. Tuzla projektuje i proizvodi transformatorske stanice u okvirima tipskih rješenja, a po sadržaju i zahtjevima naručioca.
Proizvodnja serije kompaktnih transformatorskih stanica je produkt dugododišnjeg iskustva i razvoja stručnih ljudi DELING-A. Materijali (betonski predfabricirani elementi i Al limovi) od kojih su izrađene trafostanice osiguravaju pouzdan i siguran rad, dug životni vijek, širok spektar mogućnosti rasporeda opreme. U paleti širokog spektra tipova trafostanica omogućeno je zadovoljenje gotovo svih potreba korisnika.
Transformatorske stanice 10(20)/0,4 kV namijenjene su za transformaciju napona i snabdijevanje potrošača sa električnom energijom na niskom naponu.
Kompaktne transformatorske stanice su po tipu podijeljene u dvije osnovne grupe i dvije podgrupe:
Grupu 1 sačinjavaju tipovi KBTS

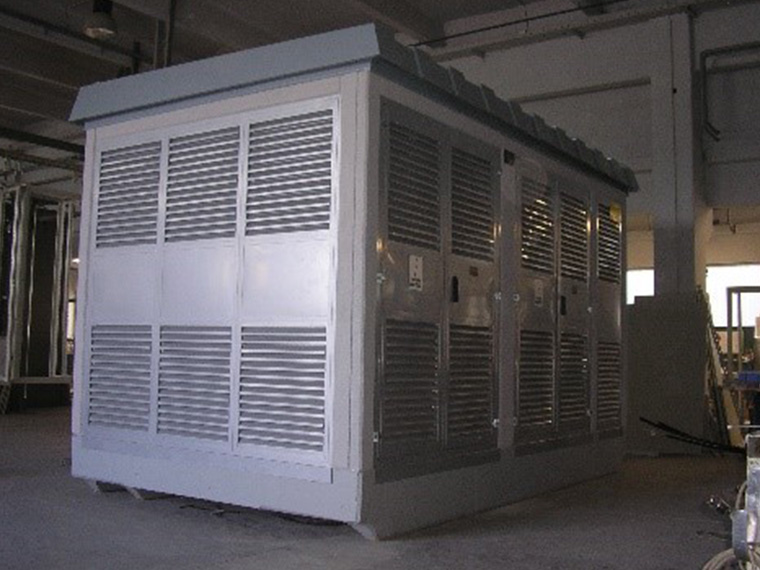

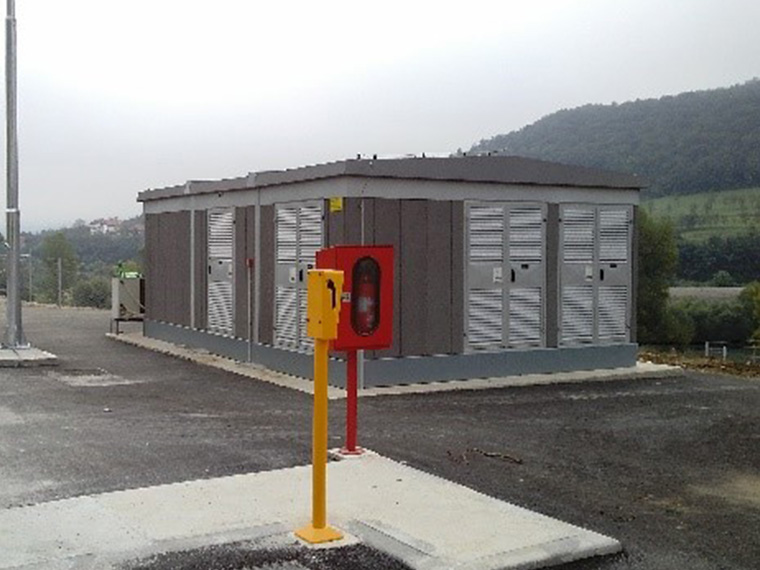

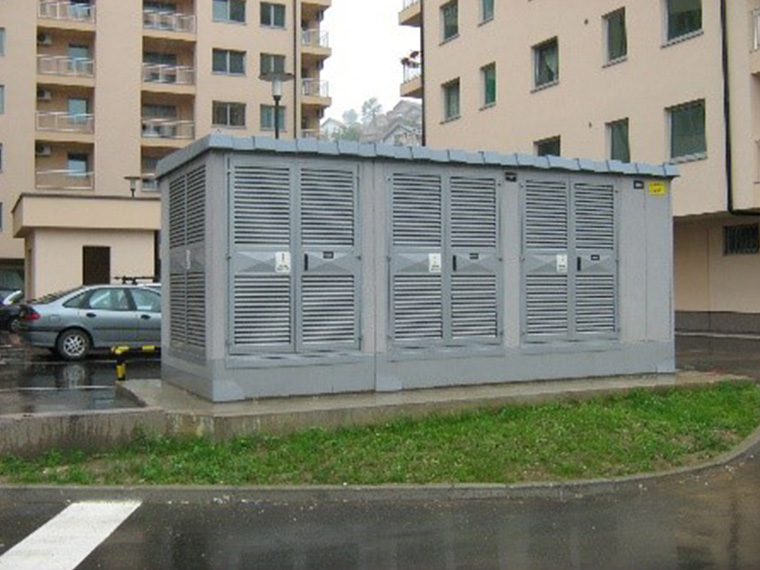

Kućišta raznih veličina izrađena su od AB osnove, nosive čelične konstrukcije i armiranobetonskih predfabriciranih elemenata, koji formiraju zidove TS, i betonskog ili Al krova. Ventilaciona vrata i žaluzine su od aluminija, antikorozivno zaštićene elektrostatskim postupkom u usklađenoj boji sa bojom reljefne fasade ili po želji Naručioca, a ostvaruju visok stupanj prirodne ventilacije. U podgrupi se dijele na TS sa vanjskim i unutrašnjim posluživanjem (-up).
Kućišta raznih veličina izrađena su od AB osnove, nosive čelične konstrukcije i armiranobetonskih predfabriciranih elemenata, koji formiraju zidove TS, i betonskog ili Al krova. Ventilaciona vrata i žaluzine su od aluminija, antikorozivno zaštićene elektrostatskim postupkom u usklađenoj boji sa bojom reljefne fasade ili po želji Naručioca, a ostvaruju visok stupanj prirodne ventilacije. U podgrupi se dijele na TS sa vanjskim i unutrašnjim posluživanjem (-up).
|
Type |
Transformer Sn up to …. [VA] |
Voltage level Un1/Un2 kV |
Operated |
Dimensions LxWxH [cm] |
Type tested IEC 62271-202 |
|
KBTS |
630 |
10(20)/0,4 |
non-walk-in |
300x200x270 |
Yes |
|
KBTS-1 |
1000 |
10(20)/0,4 |
non-walk-in |
300x220x270 |
Yes |
|
KBTS-1M |
1000 |
10(20)/0,4 |
non-walk-in |
300x250x270 |
Yes |
|
KBTS-2 |
2x1000 |
10(20)/0,4 |
non-walk-in |
450x250x270 |
Yes |
|
KBTS-3 |
3x1000 |
10(20)/0,4 |
non-walk-in |
600x250x270 |
Yes |
|
KBTS-1up |
1x1000 |
10(20)/0,4 |
walk-in |
420x220x270 |
Yes |
|
KBTS-2up |
2x1000 |
10(20)/0,4 |
walk-in |
500x332x270 |
Yes |
|
KBTS-3up |
3x1000 |
10(20)/0,4 |
walk-in |
500x500x270 |
Yes |
Kompaktne transformatorske stanice su po tipu podijeljene u dvije osnovne grupe i dvije podgrupe:
Grupu 1 sačinjavaju tipovi KBTS
Kućišta raznih veličina izrađena su od AB osnove, nosive čelične konstrukcije i armiranobetonskih predfabriciranih elemenata, koji formiraju zidove TS, i betonskog ili Al krova. Ventilaciona vrata i žaluzine su od aluminija, antikorozivno zaštićene elektrostatskim postupkom u usklađenoj boji sa bojom reljefne fasade ili po želji Naručioca, a ostvaruju visok stupanj prirodne ventilacije. U podgrupi se dijele na TS sa vanjskim i unutrašnjim posluživanjem (-up).
Kućišta raznih veličina izrađena su od AB osnove, nosive čelične konstrukcije i armiranobetonskih predfabriciranih elemenata, koji formiraju zidove TS, i betonskog ili Al krova. Ventilaciona vrata i žaluzine su od aluminija, antikorozivno zaštićene elektrostatskim postupkom u usklađenoj boji sa bojom reljefne fasade ili po želji Naručioca, a ostvaruju visok stupanj prirodne ventilacije. U podgrupi se dijele na TS sa vanjskim i unutrašnjim posluživanjem (-up).
KBTS
| Type KBTS | |
| Transformer Sn up to… [VA]: | 630 |
| Voltage level Un1/Un2 kV: | 10(20)/0,4 |
| Operated: | non-walk-in |
| Dimensions LxWxH [cm]: | 300x200x270 |
| Type tested IEC 62271-202: | Yes |
KBTS-1
KBTS-1M
KBTS-2
KBTS-3
KBTS-1up
KBTS-2up
KBTS-3up
Grupu 2 sačinjavaju tipovi LMTS

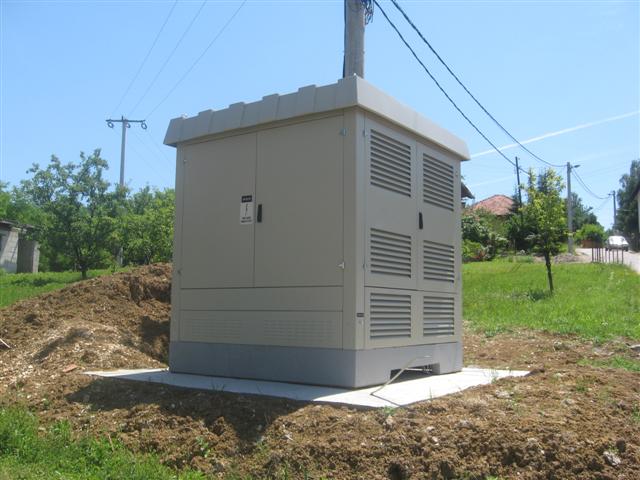

Kućišta raznih veličina izrađena su od AB osnove, nosive, antikorozivno zaštičene čelične konstrukcije i predfabriciranih profilnih elemenata izrađenih od aluminijskog lima δ=3mm, koji formiraju stubove i plašt TS. Krov je kompaktan, sačinjen od predfabricinah profila, a puna i ventiaciona vrata su takođe proizvedeni od lima od aluminija δ=3mm. Svi elementi LMTS su antikorozivno zaštićeni elektrostatskim postupkom u boji svijetlo sivih tonova ili boji po želji Naručioca. Svrstane su u podgrupu TS sa vanjskim posluživanjem.
Kućišta raznih veličina izrađena su od AB osnove, nosive, antikorozivno zaštičene čelične konstrukcije i predfabriciranih profilnih elemenata izrađenih od aluminijskog lima δ=3mm, koji formiraju stubove i plašt TS. Krov je kompaktan, sačinjen od predfabricinah profila, a puna i ventiaciona vrata su takođe proizvedeni od lima od aluminija δ=3mm. Svi elementi LMTS su antikorozivno zaštićeni elektrostatskim postupkom u boji svijetlo sivih tonova ili boji po želji Naručioca. Svrstane su u podgrupu TS sa vanjskim posluživanjem.
|
Type |
Transformer Sn up to …. [VA] |
Voltage level Un1/Un2 kV |
Operated |
Dimensions LxWxH [cm] |
Type tested IEC 62271-202 |
|
LMTS-250 |
250 |
10(20)/0,4 |
non-walk-in |
190x190x228 |
Yes |
|
LMTS |
630 |
10(20)/0,4 |
non-walk-in |
213x213x270 |
Yes |
|
KALTS |
1000 |
10(20)/0,4 |
non-walk-in |
300x220x270 |
Yes |
Grupu 2 sačinjavaju tipovi LMTS
Kućišta raznih veličina izrađena su od AB osnove, nosive, antikorozivno zaštičene čelične konstrukcije i predfabriciranih profilnih elemenata izrađenih od aluminijskog lima δ=3mm, koji formiraju stubove i plašt TS. Krov je kompaktan, sačinjen od predfabricinah profila, a puna i ventiaciona vrata su takođe proizvedeni od lima od aluminija δ=3mm. Svi elementi LMTS su antikorozivno zaštićeni elektrostatskim postupkom u boji svijetlo sivih tonova ili boji po želji Naručioca. Svrstane su u podgrupu TS sa vanjskim posluživanjem.
Kućišta raznih veličina izrađena su od AB osnove, nosive, antikorozivno zaštičene čelične konstrukcije i predfabriciranih profilnih elemenata izrađenih od aluminijskog lima δ=3mm, koji formiraju stubove i plašt TS. Krov je kompaktan, sačinjen od predfabricinah profila, a puna i ventiaciona vrata su takođe proizvedeni od lima od aluminija δ=3mm. Svi elementi LMTS su antikorozivno zaštićeni elektrostatskim postupkom u boji svijetlo sivih tonova ili boji po želji Naručioca. Svrstane su u podgrupu TS sa vanjskim posluživanjem.
LMTS-250
| Type LMTS-250 | |
| Transformer Sn up to… [VA]: | 250 |
| Voltage level Un1/Un2 kV: | 10(20)/0,4 |
| Operated: | non-walk-in |
| Dimensions LxWxH [cm]: | 190x190x228 |
| Type tested IEC 62271-202: | Yes |
LMTS
KALTS
